- 產品描述
- 技術參數表

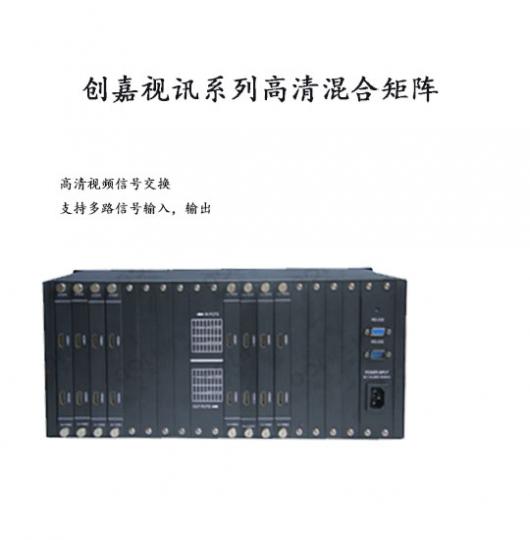

高清混合矩陣：
插卡式結構：輸入信號支持：AV、VGA、 YPbPr、 DVI、 HDMI、SDI、光 纖、 網口；輸出信號支持：AV、HDMI、DVI、YPbPr、VGA、光纖、網口、SDI，卡片式結構，極其容易擴展或更換；
采用FPGA可編程邏輯陣列電路，性能更穩定；
HDCP兼容，支持藍光DVD信號重現和切換、分配；
音頻環出功能：輸出HDMI信號支持音頻分離輸出（立體聲）功能，能方便與擴聲系統連接；
音頻接入功能：可選配歐迪特VGA 、DVI信號輸入板帶有音頻輸入接口，配合輸出板音頻分離輸出功能，能實現音視頻同步切換而無需另外配置音頻切換設備；
支持輸入EDID讀取，自定義功能；
具有掉電記憶功能和現場記憶功能：帶有斷電現場保護功能；
支持8張ODT所有格式輸入輸出板卡；最大支持擴展144路信號輸入，144路信號輸出；支持嵌入式多通道數字音頻信號的交叉切換；
輸入輸出卡：每塊板卡為2/4路，可按需求配置不同格式的輸入板卡；
支持全高清：與包括 1080p/60 的所有 HDTV分辨率和高達 1920*1200 的 PC 的分辨率兼容；
支持協議：支持 3D、HDMI 1.4（部分）、HDCP、與及 DVI 1.0 協議。支持高色深，以及高達 3.25Gbps 速率；
可擴展全無縫輸出：所有輸出通道都支持畫面無縫切換，不黑屏；
高可靠性檢測：板卡和母箱均經過AOI光學檢測，確保清除所有可能之隱患（可提供設備采購單驗證）；板卡和母箱均經過72小時老化測試（可提供老化測試記錄）；板卡和母箱均經過安規檢測和電磁兼容檢測。
本產品帶有斷電現現場切換記憶保護、視頻同步或分離切換等功能，具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備配合使用；
高清混合矩陣：
|
參數名稱 |
CJ-XS創嘉視訊系列高清混合矩陣切換處理器 |
|||
|
輸入 |
HDMI信號 |
接口 |
HDMI母接口 |
|
|
信號強度 |
T.M.D.S+/- 0.4Vpp |
|||
|
最小\最大電平 |
T.M.D.S2.9V/3.3V |
|||
|
輸入EDID |
使用系統默認EDID功能 |
|||
|
阻抗 |
75Ω |
|||
|
DVI信號 |
接口 |
DVI-D母接口 |
||
|
信號強度 |
T.M.D.S+/- 0.4Vpp |
|||
|
最小\最大電平 |
T.M.D.S.2.9V/3.3V |
|||
|
阻抗 |
50Ω |
|||
|
輸入EDID |
使用系統默認EDID功能 |
|||
|
最大直接偏置誤差 |
15mV |
|||
|
VGA信號 |
連接類型 |
VGA 15HDF 接口輸入 |
||
|
最小輸入電平 |
0.5Vp-p |
|||
|
最大輸入電平 |
2.0Vp-p |
|||
|
I\O阻抗 |
75Ω |
|||
|
VIDEO信號 |
連接類型 |
RCA接口（蓮花） |
||
|
最小輸入電平 |
0.5Vp-p |
|||
|
最大輸入電平 |
2.0Vp-p |
|||
|
I\O阻抗 |
75Ω |
|||
|
回波損耗 |
-30dB@5MHz |
|||
|
SDI信號 |
最小/最大電平 |
0.5V to 1.0 Vp-p |
||
|
最大傳輸范圍 |
3G:140m.HD:200m.SD:400m |
|||
|
數據頻率 |
19Mbps 到2.97 Gbps |
|||
|
沖過 |
<10% |
|||
|
移動 |
<540ps±10% |
|||
|
視頻格式 |
270Mbps SDI\1.485 Gbps HD-SDI和2.97Gbps 3G-SDI |
|||
|
色差分量信號 |
連接類型 |
RCA接口（蓮花） |
||
|
視頻 |
||||
|
最小輸入電平 |
0.5Vp-p |
|||
|
最大輸入電平 |
2.0Vp-p |
|||
|
回波損耗 |
-30dB@5MHz |
|||
|
I/O阻抗 |
75Ω |
|||
|
音頻 |
||||
|
阻 抗 |
> 50Ω |
|||
|
最大電平 |
＋19.5dBu |
|||
|
網口信號 |
連接類型 |
RJ45接口 |
||
|
接口帶寬 |
6.75Gbps |
|||
|
信號類型 |
HDMI 1.3a / T.M.D.S. 全數字信號 |
|||
|
信號強度 |
T.M.D.S. +/- 0.4Vpp |
|||
|
最小/最大電平 |
T.M.D.S. 2.9V/3.3V |
|||
|
阻抗 |
差分100 Ω |
|||
|
光纖信號 |
接口類型 |
LC female |
||
|
數據輸入\輸出信號 |
TMDS Level (complying with HDMI1.3b) |
|||
|
傳輸速率 (圖相數據) |
Max. 1.65Gbps |
|||
|
接收端輸出抖動 |
Max. 309 ps |
|||
|
光功率預算 |
Min 10.5dB |
|||
|
輸出 |
HDMI信號 |
接口 |
HDMI母接口，立體聲Ф3.5mm接口輸出 |
|
|
最小\最大電平 |
T.M.D.S.2.9V/3.3V |
|||
|
阻抗 |
50Ω |
|||
|
DVI信號 |
接口 |
DVI-I母接口 |
||
|
最小\最大電平 |
T.M.D.S.2.9V/3.3V |
|||
|
阻抗 |
50Ω |
|||
|
VGA信號 |
連接類型 |
VGA 15HDF 接口輸出，立體聲Ф3.5mm接口輸出 |
||
|
最小輸入電平 |
0.7Vp-p |
|||
|
最大輸入電平 |
2.0Vp-p |
|||
|
I/O阻抗 |
75Ω |
|||
|
回波損耗 |
－30dB@5MHz |
|||
|
色差分量信號 |
連接類型 |
RCA接口（蓮花） |
||
|
視頻 |
||||
|
最小輸入電平 |
0.5Vp-p |
|||
|
最大輸入電平 |
2.0Vp-p |
|||
|
回波損耗 |
-30dB@5MHz |
|||
|
I/O阻抗 |
75Ω |
|||
|
音頻 |
||||
|
阻 抗 |
> 50Ω |
|||
|
最大電平 |
＋19.5dBu |
|||
|
SDI信號 |
數據頻率 |
19Mbps 到2.97 Gbps |
||
|
幅度 |
0.8Vp-p±10% |
|||
|
上升/下降時間 |
400-700ps |
|||
|
沖過 |
<10% |
|||
|
最小/最大電平 |
0.5V to 1.0 Vp-p |
|||
|
最大傳輸范圍 |
3G:140m.HD:200m.SD:400m |
|||
|
網口信號 |
信號強度 |
T.M.D.S. +/- 0.4Vpp |
||
|
最小/最大電平 |
T.M.D.S. 2.9V/3.3V |
|||
|
阻抗 |
差分100 Ω |
|||
|
光纖信號 |
接口類型 |
LC female |
||
|
數據輸入\輸出信號 |
TMDS Level (complying with HDMI1.3b) |
|||
|
傳輸速率 (圖相數據) |
Max. 1.65Gbps |
|||
|
接收端輸出抖動 |
Max. 309 ps |
|||
|
光功率預算 |
Min 10.5dB |
|||
|
規格 |
電源 |
100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源 |
||
|
溫度 |
儲存、使用溫度 : -20° ~ +70° C |
|||
|
濕度 |
儲存、使用溫度：10%～90% |
|||
|
額定功率(W) |
190 |
|||
|
峰值功率 |
550 |
|||
|
機箱尺寸 |
480（W）×180(H)×330 (D) |
|||
-
-
